  • 瑞普特半焊式板式换热器
半焊式板式换热器

 最大处理量:5000立方米/小时

 最大设计压力:50bar

 最高耐温:150℃

 接管直径:DN50~500

 板片厚度:0.5mm - 1.2mm

 垫片材质:NBR, EPDM, HNBR,HT-NBR, HEPDM,CR,VITON/FKM

 板片材质:304, 316, 316L, 钛,钛钯,哈氏合金C276,254SMO,镍 ,904L等

全国热线

400-6699-197

产品简介 / Introduction

产品介绍Product introduction

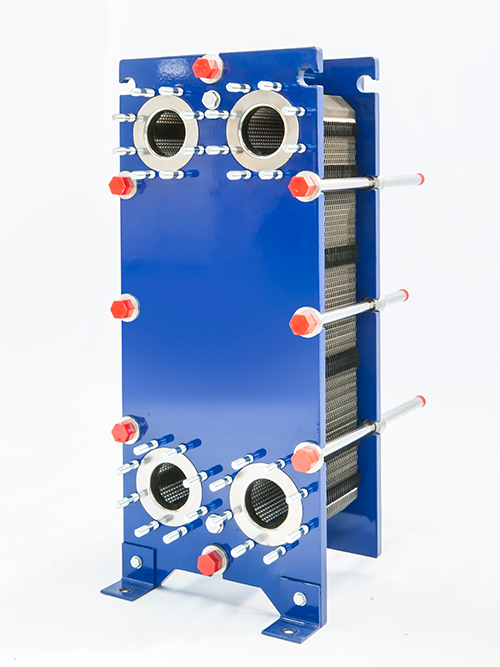

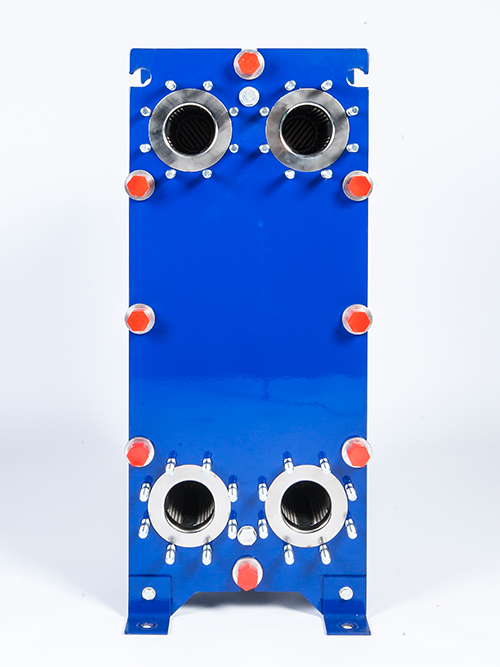

瑞普特半焊式板式换热器

半焊式板式换热器是由板片对组成,每两张板片用激光焊焊接成板片对。以叠加的形式夹装在固定压紧板、活动压紧板中间。相邻板片间形成网状触点并互相支撑,板片的刚度得到明显增强。青岛瑞普特半焊式板式换热器采用的激光焊接技术,具有焊接变形小、残余应力小、质量高等优势。

板片对的腔内组成一种介质的通道;板片对与板片对之间采用耐蚀、耐高温、耐高压的密封胶垫密封,组成另一种介质通道;两种介质在相邻的通道内均匀地逆向流动,从而完成充分的热交换过程。这种结构使每对板片都能方便的进行维护,同时又保证了焊接板对的稳定性。具有安全性高、传热效率高、使用寿命长、便于检修等特点,适用于冷却和化学处理,是替代管壳式及全焊式板式换热器的理想选择,特别是适用于氨类冷却剂的蒸发和冷凝,以及腐蚀性液体的化学处理工艺。

产品特点characteristics

与普通管壳式换热器相比,除了具有板式换热器的一般特点,半焊式换热器还具有如下特点:
  • 瑞普特冲灌量小,经济环保

    01冲灌量小,经济环保

    特殊介质冲灌量小,有利于环境保护和降低运行成本。

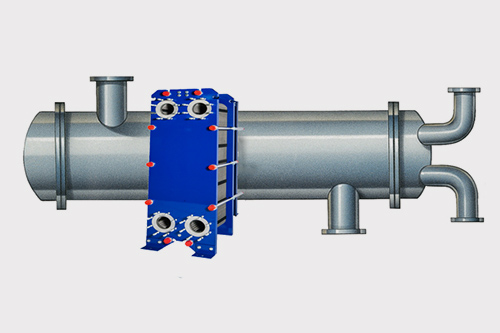

  • 瑞普特结构紧凑冷却水量小投资低

    02结构紧凑,占地面积小

    管壳式换热器管程和壳程的容积都很大,要使系统正常工作,必须充满大量的介质,而半焊式板式换热器一方面体积小,另一方面间距尺寸也小,因此占地面积小,易于安装,节省空间。

  • 瑞普特传热效率高,便于检修

    03传热效率高,便于检修

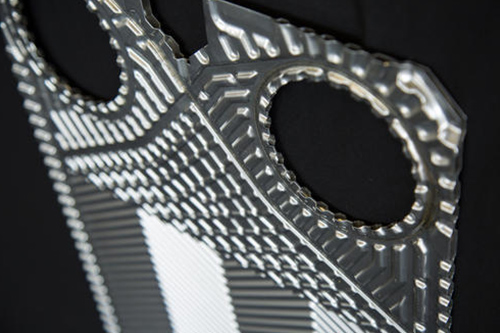

    板片对采用激光焊接技术,再用密封垫密封,传热效率高,使用寿命长,不易泄漏,便于检修,安全系数高。

  • 瑞普特焊接技术先进

    04焊接技术成熟

    采用成熟的激光焊接技术,板片具有焊接变形小、残余应力小、质量高等优势,尤其率先实现对特殊材质如钛的焊接,在对半焊式钛板换热设备的研发和制造中,处于高等水平。

  • 瑞普特结冻倾向小,抗冻性能高

    05结冻倾向小,抗冻性能高

    由于水在低流速时,就能在板式换热器中形成高速紊流,温度分布非常均匀,从而减少了冷冻水的冻结倾向。即使发生了结冻,也更能承受冻结所产生的压力,并且可以在冻结后继续使用,而不像管壳式换热器那样容易使管胀裂。

产品展示Product Display

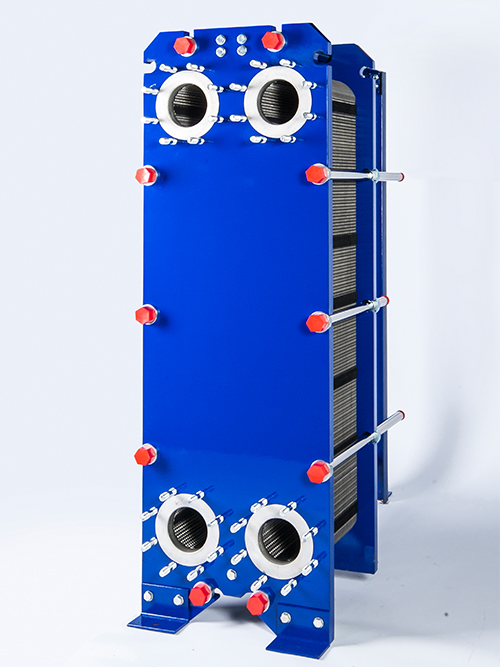

  • 瑞普特半焊式板式换热器半焊式板式换热器ATW50

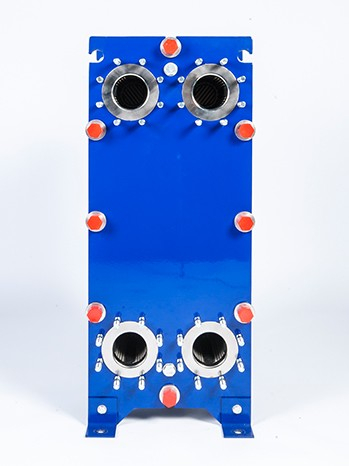

  • 瑞普特半焊式板式换热器半焊式板式换热器ATW100

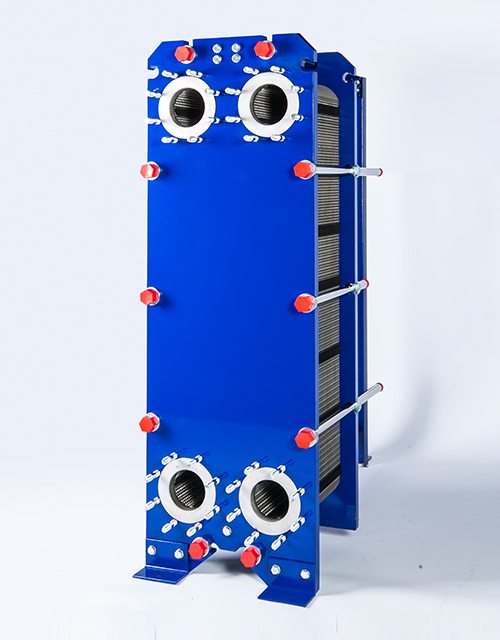

  • 瑞普特半焊式板式换热器半焊式板式换热器ATW150

涉及领域Areas involved

涉及到的领域有:氨气制冷行业、硫酸行业、烧碱行业、石化行业、冶金行业、机械行业、制药行业、食品行业等。

经典案例Classic case

  • 瑞普特青岛海尔集团股份有限公司
  • 瑞普特山东恒邦冶炼股份有限公司
  • 瑞普特山东肥城海晶盐化有限公司
更多案例

出口品质Export quality

瑞普特

质量保证Quality assurance

瑞普特

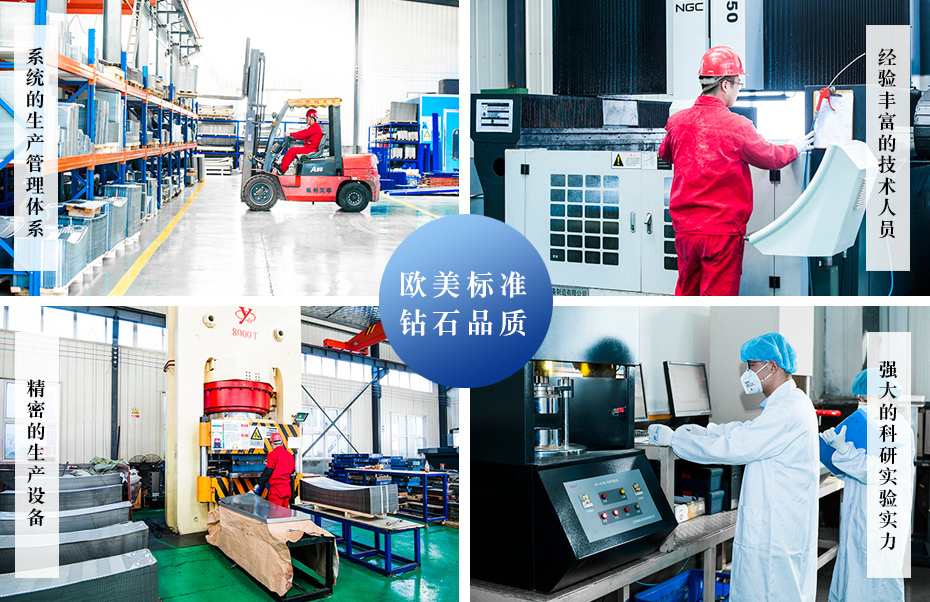

瑞普特自主研发生产体系,为您提供可靠质保体系

欧美进口生产工艺,欧美市场10年0投诉,出厂合格率100%,返修率接近”0”。

瑞普特拥有完整的质量保证体系和质量追溯体系,两年产品质保,解决您后顾之忧。
