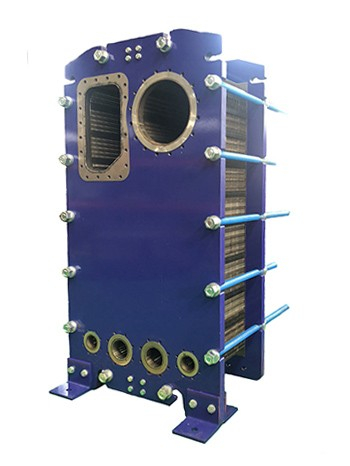

  • 半焊式板式蒸发器
半焊式板式蒸发器

最大装机面积:700平方米/台

最大设计压力:16bar

最高耐温:200℃

板片厚度:0.5mm - 1.2mm

接管直径:DN50~500

垫片片材质:NBR, EPDM, HNBR,HT-NBR, HEPDM,CR,VITON/FKM

板片材质:304, 316, 316L, 钛,钛钯,哈氏合金C276,254SMO,镍 ,904L等

全国热线

400-6699197

产品简介 / Introduction

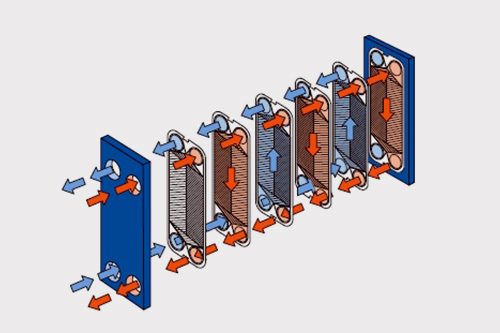

产品原理Product principle


瑞普特板式蒸发器,采用特殊的波纹状板片对焊接而成,产生高强度的湍流,使传热系数得到很大提高。换热效率的提高意味着所需换热面积的减少,从而大大节省投资成本,特别是需要使用特殊材料的时候更加明显。板式蒸发器的结构紧凑,并有良好的经济效能,因此它取代了常规体积庞大且代价高昂的降膜式设备,板式蒸发器具有很宽的板隙,宽大的通道口和激光焊接,这些特性使其不论是在水性系统还是含有机物的系统中,都能够执行真空低压的蒸发过程。

板式蒸发器的工作原理就是把设备所产生的二次蒸汽,通过所配置的压缩机进行压缩之后,然后将压力以及温度等都提升到一定的范围,最后再作为加热蒸汽,输送到蒸发器的相关加热室内,最后进行冷凝放热程序,这样就可以帮助蒸汽的潜热,有效获得回收利用。


产品特点characteristics

  • 传热效率高

    01传热效率高

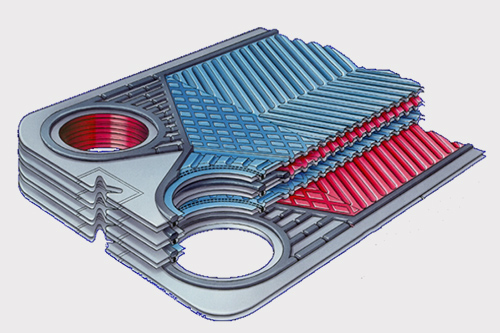

    板式蒸发器板片波纹设计科学合理,湍流高,传热效率高,通常情况下,板式蒸发器只需要管式蒸发器的二分之一左右,就可以达到同样的蒸发效果。

  • 整体结构紧凑,占地面积小,易于保养维修

    02整体结构紧凑,占地面积少,易于保养维修

    板式蒸发器体积小,结构紧凑,易于维修保养工作,拆卸安装简单,经济成本低;

  • 易扩容、改变换热面积或流程组合

    03易扩容,调整换热面积

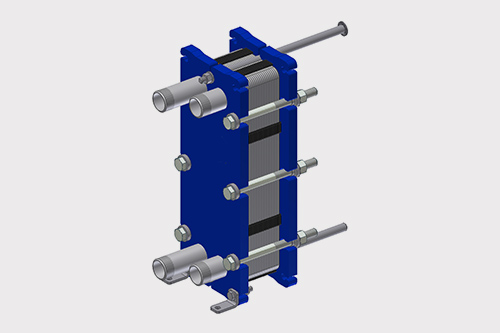

    不同蒸发器的换热面积有着不一样的工作范围,由于换热板片易于拆卸,通过调整数量,或是更改相关流程,就可以增加蒸发器的功能,满足更多工况的需求;

  • 热损失,和阻力损失小

    04热损失小,压力损失少

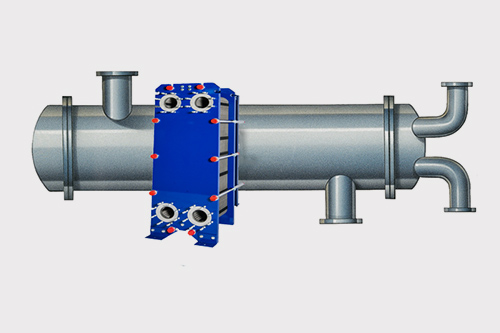

    板式蒸发器体积重量轻巧,只有换热板外壳暴露在大气中,和管式的蒸发器进行比较,不需要保温,热损失大大减小;在同样的传热系数状态下,通过旋转合理的流速,就可以将压力损失控制在一定的范围内,,和管式蒸发器比较,可以降低三分之二左右的压力损失。

  • 运行稳定,安全可靠

    05运行稳定,安全可靠

    在板片之间的密封装置上设计了不同的密封程序,并且还配置了信号孔,一旦存在泄漏或是其他故障问题,就可以发挥安全警报的作用;

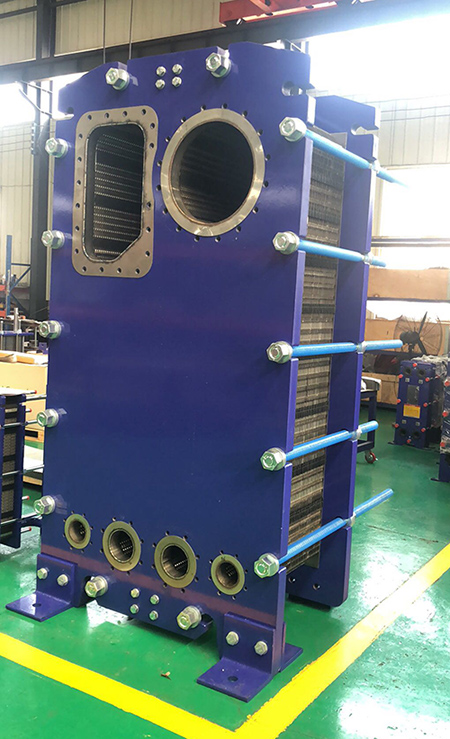

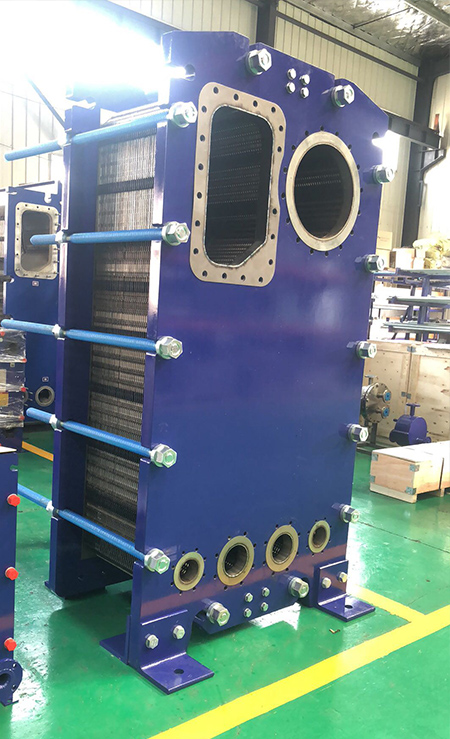

产品展示Product Display

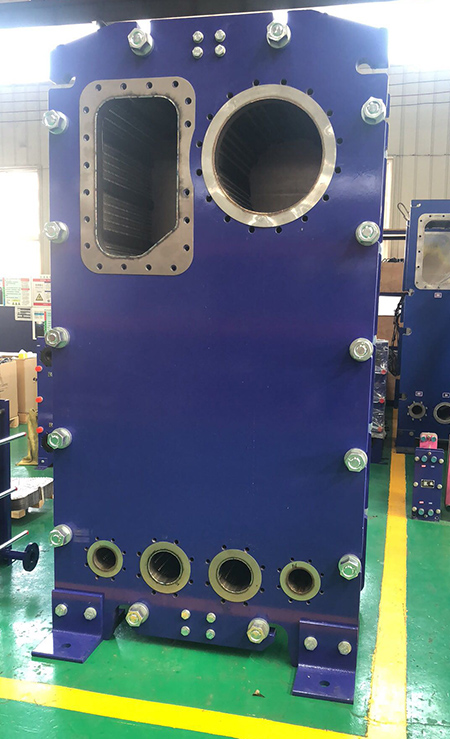

  • 蒸发器EC50蒸发器EC50
  • 蒸发器EC50蒸发器EC50
  • 蒸发器EC50蒸发器EC50

涉及领域Areas involved

涉及到的领域有:冶金、食品、造纸、空调、化工及海水淡化等行业。

经典案例Classic case

  • 瑞普特青岛海尔集团股份有限公司

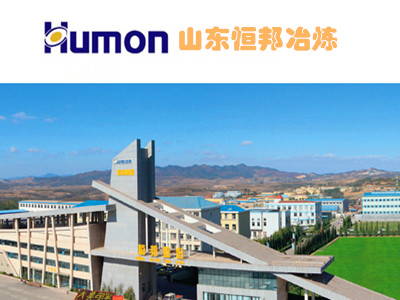

  • 瑞普特山东恒邦冶炼股份有限公司
  • 瑞普特山东肥城海晶盐化有限公司
更多案例

出口品质Export quality

瑞普特

质量保证Quality assurance

瑞普特

瑞普特自主研发生产体系,为您提供可靠质保体系

欧美进口生产工艺,欧美市场10年0投诉,出厂合格率100%,返修率接近”0”。

瑞普特拥有完整的质量保证体系和质量追溯体系,两年产品质保,解决您后顾之忧。
