  • 板壳式换热器

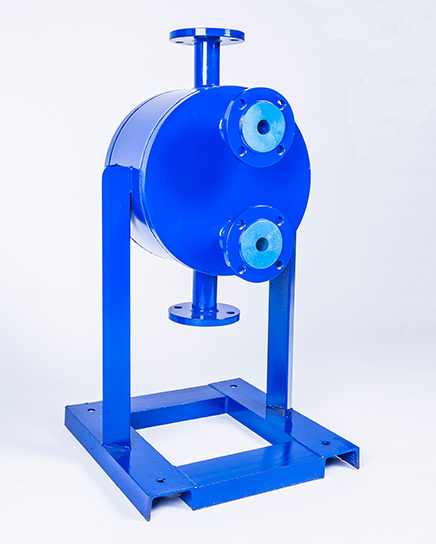

板壳式换热器

 最大处理量:2500立方米/小时

 最大设计压力:100bar

 最大耐温:450℃

 最小温差:0.5-1℃

 接管直径:DN25~DN500

 板片厚度:0.8mm - 1.2mm

 板片材质: 304, 316L, 钛,钛钯,哈氏合金C276,254SMO,镍等

全国热线

400-6699197

产品简介 / Introduction

产品特点characteristics

  • 安全可靠,性能稳定

    01安全可靠,性能稳定

    特别而耐用的板束结构,可以更好地抵御压力冲击和热冲击;外部管状的壳体结构坚固、耐用、安全,不会发生泄漏和爆裂,对环境无泄漏危险;安装灵活,不受空间限制。

  • 传热效率高

    02传热效率高

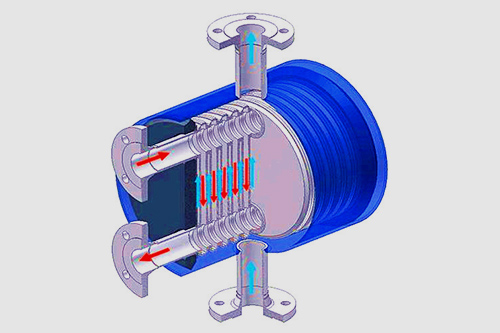

    采用波纹板片做为传热元件,传热系数比一般管式换热器高几倍。纯逆流换热方式,与管壳式挽热器相比,可以提高能量的利用率,节约运行费用。

  • 整体结构紧凑,占地面积小

    03整体结构紧凑,占地面积小

    圆形板片与圆环形焊接,应力均匀分布;板束与壳体无焊接,能承受各种热膨胀和变形。由于传热系数高,在完成同样换热任务的情况下,板壳式换热器的体积更小、重量更轻、使用金属量更少、运输和安装成本更低。

  • 丰富的结构设计和多流程组合

    04丰富的结构设计和多流程组合

    丰富得结构设计和多流程组合形式可满足不同换热需求;另有多种接管布置形式、多种配置、多种材质、多种板型和壳型可供选择。

  • 易清洗维修,维护成本低

    05易清洗维修,维护成本低

    全焊接结构,无橡胶密封垫片;波纹流道介质湍流流动,结垢速度慢;运行周期长,停工维修时间短;检修简单且成本低。

产品展示Product Display

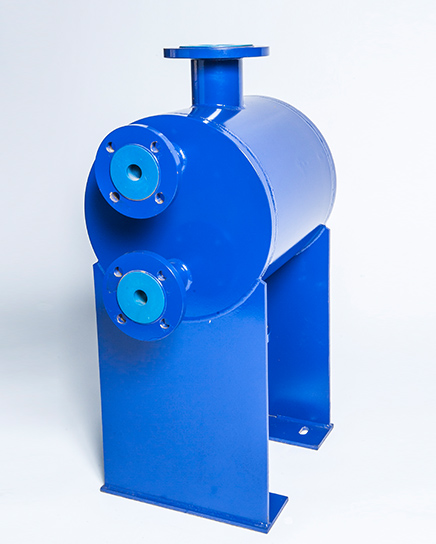

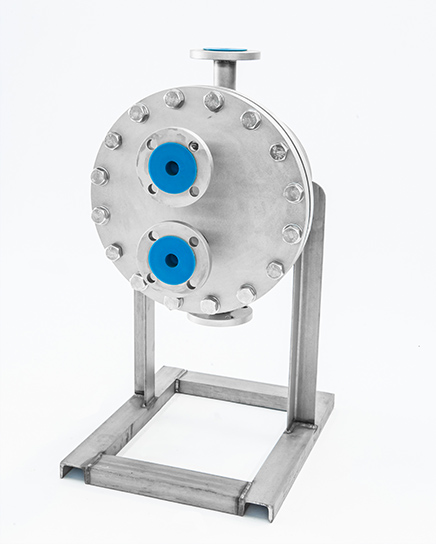

  • 板壳式换热器ATW40-165R-50DATW40-165R-50D
  • 板壳式换热器ATW40-165R-50WATW40-165R-50W
  • 板壳式换热器ATW50-227R-100WATW50-227R-100W

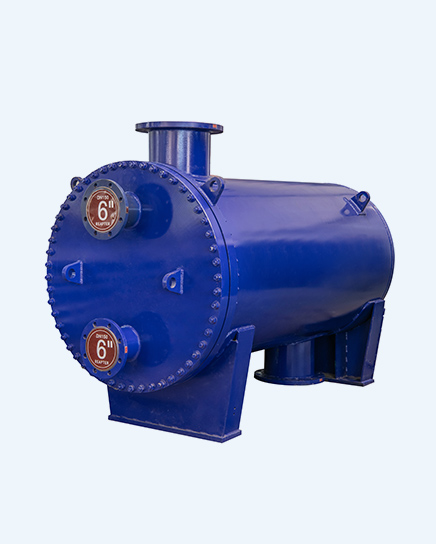

  • 板壳式换热器ATW150-650R-500DATW150-650R-500D

选型设计lectotype design

  • 01

    瑞普特拥有经验丰富的科研技术团队,能够根据客户的特定工况提出解决方案,并及时提供计算数据书和换热器尺寸图等。我公司可根据PED或ASME规范来设计制造瑞普特板壳式换热器,并能提供相应的设计制造及检验,包装,储运等的资质文件。

  • 02

    瑞普特板壳式换热器已通过了中国有关权威部门的批准,可以出口到各国并交付用户,并能提供完备的相关文件。

  • 03

    瑞普特板壳式换热器已在全球多个国家中得到应用,并得到许多用户的认可,在一些行业的应用是很有特色的。

涉及领域Areas involved

涉及到的领域有:制冷行业;化工行业;制药及食品饮料行业;机械配套油冷却器;能源电力;船舶行业;钢铁、冶金行业;集中供热行业;纺织行业;造纸行业等。

经典案例Classic case

  • 瑞普特青岛海尔集团股份有限公司
  • 瑞普特山东恒邦冶炼股份有限公司
  • 瑞普特山东肥城海晶盐化有限公司
更多案例

出口品质Export quality

瑞普特

质量保证Quality assurance

瑞普特

瑞普特自主研发生产体系,为您提供可靠质保体系

欧美进口生产工艺,欧美市场10年0投诉,出厂合格率100%,返修率接近”0”。

瑞普特拥有完整的质量保证体系和质量追溯体系,两年产品质保,解决您后顾之忧。
