板式换热器的夹紧尺寸不是「拧到不漏」拧出来的，是厂家按板型、片数、垫片型式在图纸上标定的 A 值：实测平均值偏差 ≤ ±2 mm、四点最大差值 ≤ 2 mm 就算到位。做法是预紧到 A+5~8 mm，再对角分三轮拧到图纸值。压不紧会外漏甚至串液，压过头垫片永久变形——两头都花钱。

一、A 值到底是谁定的

A 值是固定压紧板外侧面到活动压紧板外侧面之间的距离，里面装着整束板片和已压到位的垫片，单位毫米。它由厂家随机图纸给出，取决于板型（单片叠加厚度）、片数与垫片槽深；同一台设备加两片板，A 值就跟着变，不是终身不变的常数。

以常见 M 型板片为例，板片厚 0.5 mm，加垫片压缩后的高度，单片叠加约 2.6 mm，32 片板片束约 83 mm；图纸 A 值精确到 1 mm、允许偏差 ±2 mm。判断依据只有一条：看当前片数对应的图纸 A 值，不看铭牌，也不看上次拆装时在机架上划的记号。

二、压不紧和压过头，坏在不同地方

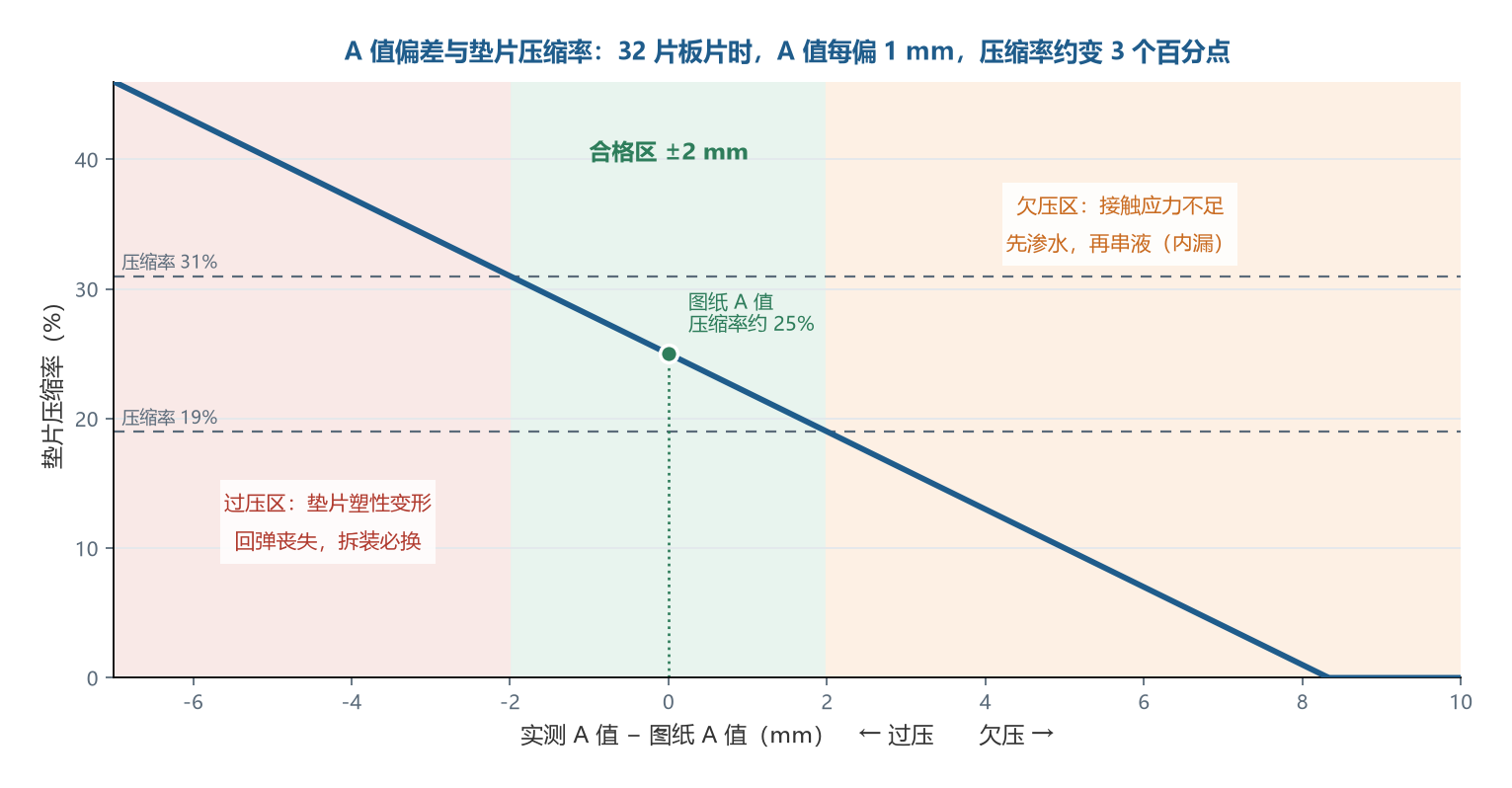

欠压的后果好理解：垫片设计压缩量一般 20%~30%，压缩不足时接触应力低于介质压力，先在外侧渗水，再滴漏。更麻烦的是内漏——两片板之间的对角孔道压差把垫片顶开，两种介质串流；供暖水和生活热水串在一起，要立刻停机。

过压的后果更隐蔽。垫片被压过设计压缩量后进入塑性区，永久变形率上升、回弹基本丧失，拆一次就必须换新垫片；密封槽处的板片被硬挤压，局部减薄、波纹塌陷，严重的在槽边出裂纹。框架螺杆和压紧板长期超载也会变形，之后两板再也压不平行。现场最常见的坏习惯是「漏了就再紧半圈」，两三轮下来，本来只缺清洗的换热器被拧成了大修。

三、测量：一把卷尺要量四个点

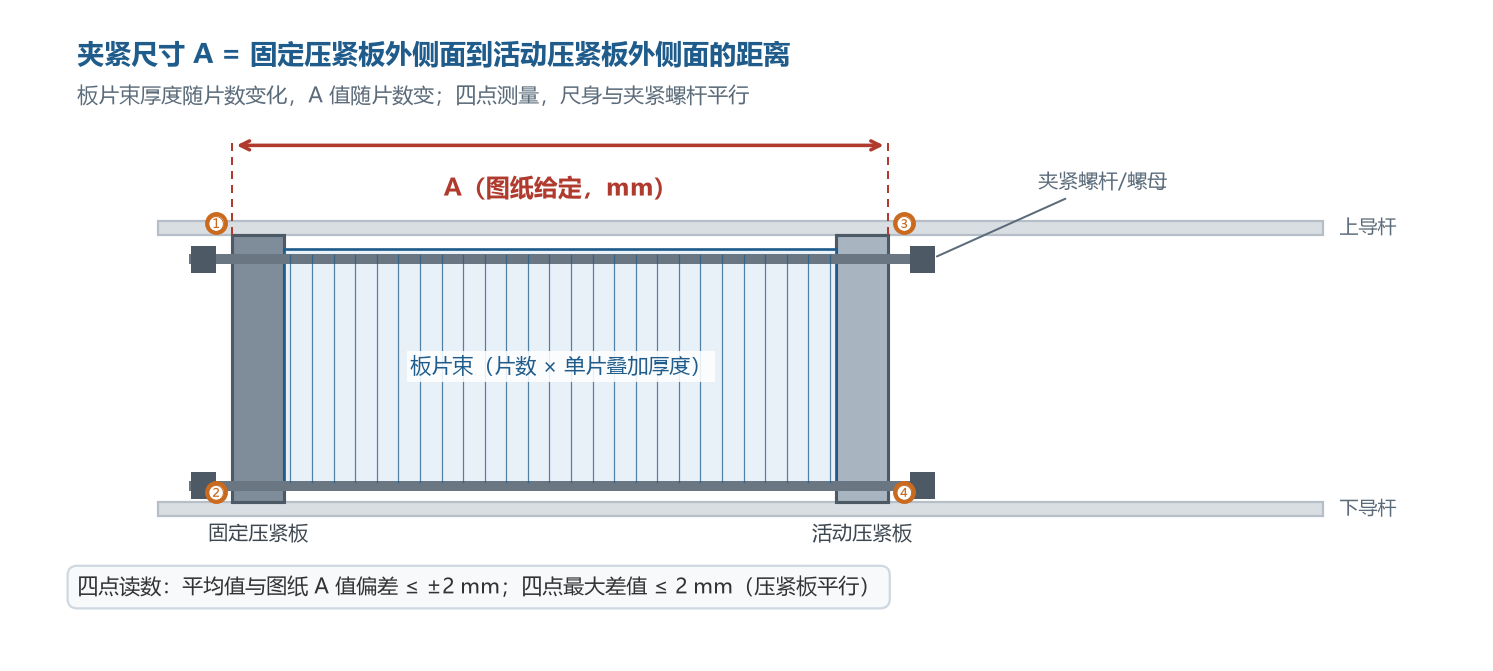

量具用卷尺或深度尺都行，关键是量在哪、怎么摆：从固定压紧板外侧量到活动压紧板外侧，尺身贴着夹紧螺杆平行走，不要斜跨机架，斜量一厘米就够把 A 值判错。四个测点取上、下、左、右靠近螺栓的位置。

判读规则两条：一是四点平均值与图纸 A 值偏差 ≤ ±2 mm；二是四点之间的最大差值 ≤ 2 mm，说明两块压紧板平行、没有偏斜。方向也要看懂——实测大于图纸值说明欠压，常见于板片没压到位、垫片偏薄或片数少了；实测小于图纸值说明过压。平均值合格但单点超差就是偏斜，必须整体松开重拧，单点补拧只会把偏斜做大。

四、拧紧顺序：预紧加三轮对角

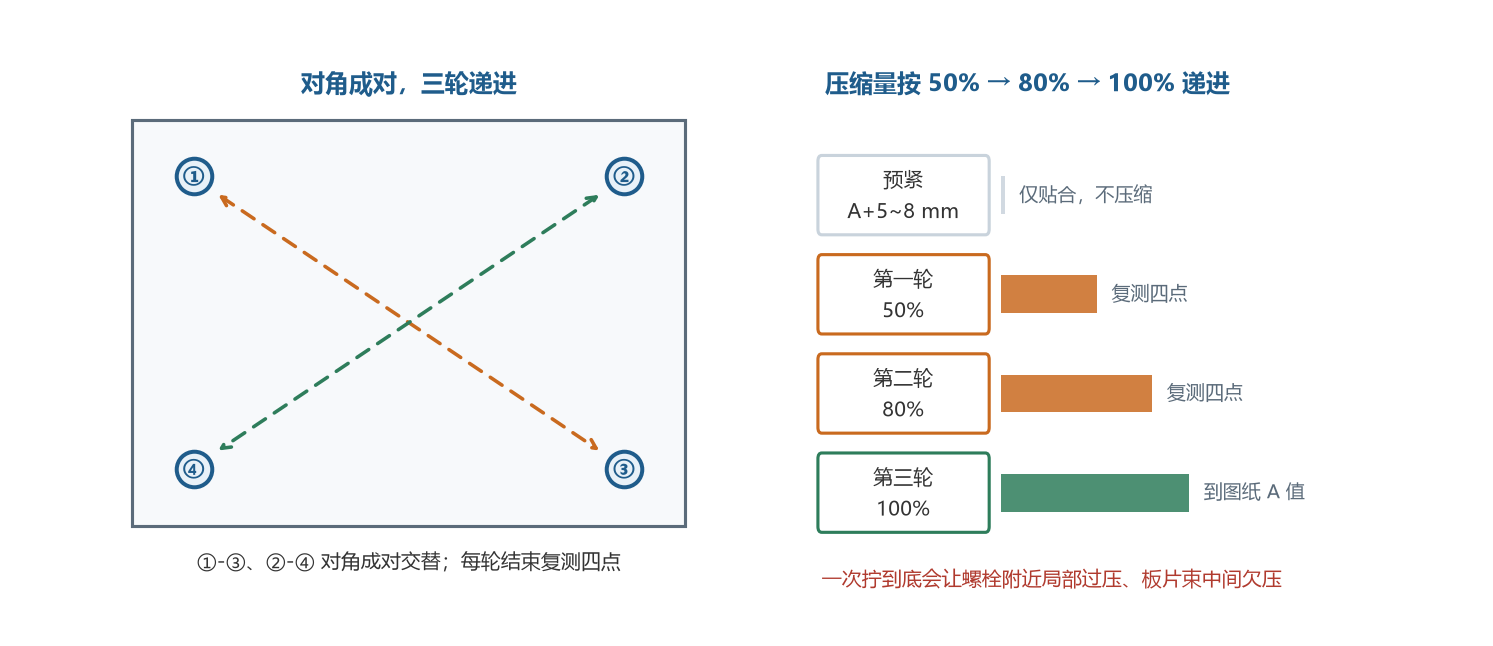

顺序错了，A 值会量着对、实际漏。做法分四步：① 板片逐片翻转 180° 交替装、垫片卡进密封槽，槽内不许有旧胶和砂粒；② 手拧或低速电动把板片束合拢到 A+5~8 mm，这一步只是贴合，不产生压缩；③ 按对角成对的方式，分 50%、80%、100% 三轮拧到图纸 A 值，每轮结束复测四点；④ 全拧到位后终测一次，超差就松开重来。

为什么非要分三轮：一次拧到底，离螺栓近的部位先被压死，板片束中间还悬着，等 A 值拧到图纸数，局部已过压、另一处仍欠压，于是出现尺寸对、位置漏的怪现象。分三轮让压缩量均匀传递，垫片各处压缩率接近，密封才可靠。多螺杆大型框架按厂家指定顺序，别从一头顺着拧。

五、拧到 A 值还漏，按这个顺序查

排查从不花钱的检查往要换件的检查走，别一上来就加压：① 板片装反、垫片朝向错——挂式垫片必须卡进密封槽，开口朝外便于观察；② 密封槽里有旧垫片残胶、焊渣、砂粒，一粒砂也能形成通道；③ 板片对着光看密封槽附近，有亮线就是裂纹，波纹塌陷用直尺一贴就知；④ 片数变过却没换 A 值；⑤ 垫片老化硬化，捏一下不回弹、表面有深压痕沟，只能换；⑥ 管道应力——接管没装补偿、硬拉对口，把框架拉得两板不平行，怎么拧都漏。

这六项里，①到④是装配与记录问题，现场就能处理；⑤要备件；⑥要找管道专业改支吊架。一条实用经验：新装或换垫片后第一次试压就漏，八成在①②；用了两三个采暖季才漏，八成在③⑤。方向对了，就不用反复拆装折腾垫片。

六、夹紧到位后怎么验证

夹紧做到位，还要用试压确认。按 NB/T 47004.1 系列标准执行时，液压试验压力取设计压力的 1.25 倍，两侧分别单侧试压、另一侧敞开观察：外漏看得见，内漏看另一侧是否渗水，一次覆盖两种泄漏。保压 30 min，压力表不降、密封槽和接管法兰无渗漏为合格。

水温低于 5 ℃ 要防冻，试完把两侧水排净吹干，山东冬季尤其要注意。投运升温后一般不需要复紧——热态下垫片回弹足以补偿，反复热紧反而把它压过头；只有投运一周内出现渗漏，才先复测 A 值，再按上一节的顺序判断。

常见问答

Q：夹紧尺寸能照旧机拆之前实测的值来定吗？
A：不能。旧垫片已被压缩过，实测值通常比图纸偏小 1~3 mm；这次片数若有增减，A 值还要按新片数重算。以当前片数对应的厂家图纸 A 值为目标，旧机实测值只用来判断上次是否过压。

Q：已经拧到图纸 A 值还漏，能不能再多紧半圈？
A：不建议。到 A 值仍漏，问题在装配、板片或垫片状态，不在夹紧力；再紧只会让垫片进入塑性变形、板片密封槽减薄，短期止漏、下次拆装必换件。应先按装配、密封槽清洁、板片裂纹、垫片老化、管道应力五项排查。

Q：换完新垫片，A 值为什么比原来大？
A：正常。新垫片厚度是自由状态尺寸，压缩后才会到设计高度，而旧垫片已经永久变形。按图纸 A 值拧到位即可，不要为了回到原来那个数继续加力。

Q：A 值偏差多少算合格？
A：四点平均值与图纸值偏差 ≤ ±2 mm，且四点最大差值 ≤ 2 mm 算合格。平均值合格但单点超差属于偏斜，必须整体松开分三轮重拧，不能单点补拧。
