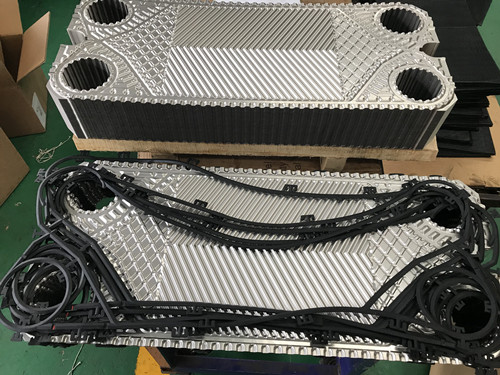

板式换热器板片和密封垫片是换热设备中的重要组成部分,两者相互配合形成密封流道,介质在由板片隔开,形成热量交换,那么在板片和密封垫片的设计过程中都有哪些比较关键的点呢?今天就来说一下。
一般来说板式换热器板片和密封垫片是相互配合的。板片的结构主要包括角孔,导流区,换热区等。它的设计主要考虑两方面因素:使流体在低速下发生强烈湍流,以强化传热;提高板片刚度,能耐较高的压力。为满足不同传热场合的需要,人们已研发出多种多样的波纹板片,以人字形波纹板和水平平直波纹板为最广。
不同长宽比,波纹走向,波纹槽深,都会对换热产生较大影响,越是板型丰富的厂家,越能提出满足工况的,经济节省的设备。再来说垫片,垫片安装于密封槽中,防止流体的外漏和两流体之间内漏,运行中承受压力和温度,而且受着工作流体的侵蚀,在多次拆装后还应具有良好的弹性。双道密封,也可以叫做,二道密封。能更好地防止内漏,为了能及时发现内漏,在密封垫圈上开有凹槽(信号孔),出现泄漏,流体将首先由此泄出。
不管怎么讲,板式换热器板片和密封垫片的设计都是为了高效率的换热设备服务的。青岛瑞普特十几年来不断研发生产提高设备的精密度以及换热效率,产品远销欧美市场,广受好评,如果你也需要这样的设备欢迎前来合作。
