宽流道板式换热器组成和功能你都知道哪些?

作者: 编辑: 来源: 发布日期: 2022.03.24
信息摘要:
宽流道板式换热器是一种新型的G效换热器,由一系列具有一定波纹形状的金属片组成。各种板材之间形成薄矩形通道,通过半片进行热交流。
宽流道板式换热器是一种新型的G效换热器,由一系列具有一定波纹形状的金属片组成。各种板材之间形成薄矩形通道,通过半片进行热交流。宽流道板式换热器是液-液-蒸汽的热交流设备。具有换热效率高、热损失小、结构紧凑面积小、设备清洗方便、应用广泛、使用寿命长等特点。在相同压力下,其传热系数是管式换热器的3-5倍,占管式换热器面积的三分之一,热回收率可高达90%以上。
板式换热器构成要素:

板式换热器主要由传热板、密封垫片、两端压板、夹紧螺栓、支架等组成。

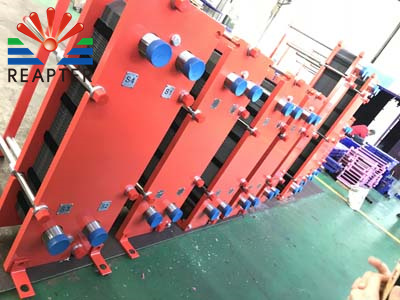

宽流道板式换热器

板式换热器各部件的功能如下
一、传热板。
传热板是热交换器的主要部件。通常,波纹是人形的。根据流体介质的不同,传热板的数据也不同。它们大多由不锈钢和钛制成。
二、密封垫片。
板式换热器的密封垫片主要在换热板之间密封。数据包括:丁腈橡胶、三元乙丙橡胶、氟橡胶等,根据不同介质选择不同的橡胶。
三、两端压板。
两端的压板主要是夹紧所有的传热板,以确保流体介质不泄漏。
四、夹紧螺栓。
夹紧螺栓主要用于拧紧两端的压板。夹紧螺栓通常是双头螺纹。预紧螺栓时,固定板的扭矩应均匀。
五,挂架
一是支撑换热板,便于拆卸、清洗、组装等。
