先给结论：板片材质不是越贵越安全，而是按「介质里有什么、最高温度多少、会不会局部浓缩」三件事定。选材的正确顺序是先算清工况，再谈牌号——顺序反了，要么多花冤枉钱，要么留下应力腐蚀的隐患。

一、先说结论：材质不是越贵越安全

很多采购的第一反应是「预算够就上最好的材质」。但板片材质选型的逻辑不是排座次，而是匹配：介质是淡水还是含氯工艺水、最高壁温多少、有没有局部蒸发浓缩，这三个输入不同，正确的答案就不同。一台本可以用 316L 稳定运行十年的工况，换成更高级的材质并不会更「安全」，只是白花钱；反过来，该上高合金的工况用了 304，省下的差价远不够一次停车损失。

所以选材前先回答三个问题：介质成分里有没有氯离子、有没有氧化性介质；运行的最高温度是多少；介质在板片表面会不会因为蒸发而局部浓缩。这三个答案定了，材质范围基本就圈出来了。

二、选材的第一变量：介质里的氯离子

不锈钢板片靠表面一层钝化膜防腐，而这层膜最怕的就是氯离子。氯离子浓度不高时，钝化膜破了还能自我修复；浓度一高、温度一升，膜破了长不回来，就发展成点蚀，再往下走就是应力腐蚀开裂。

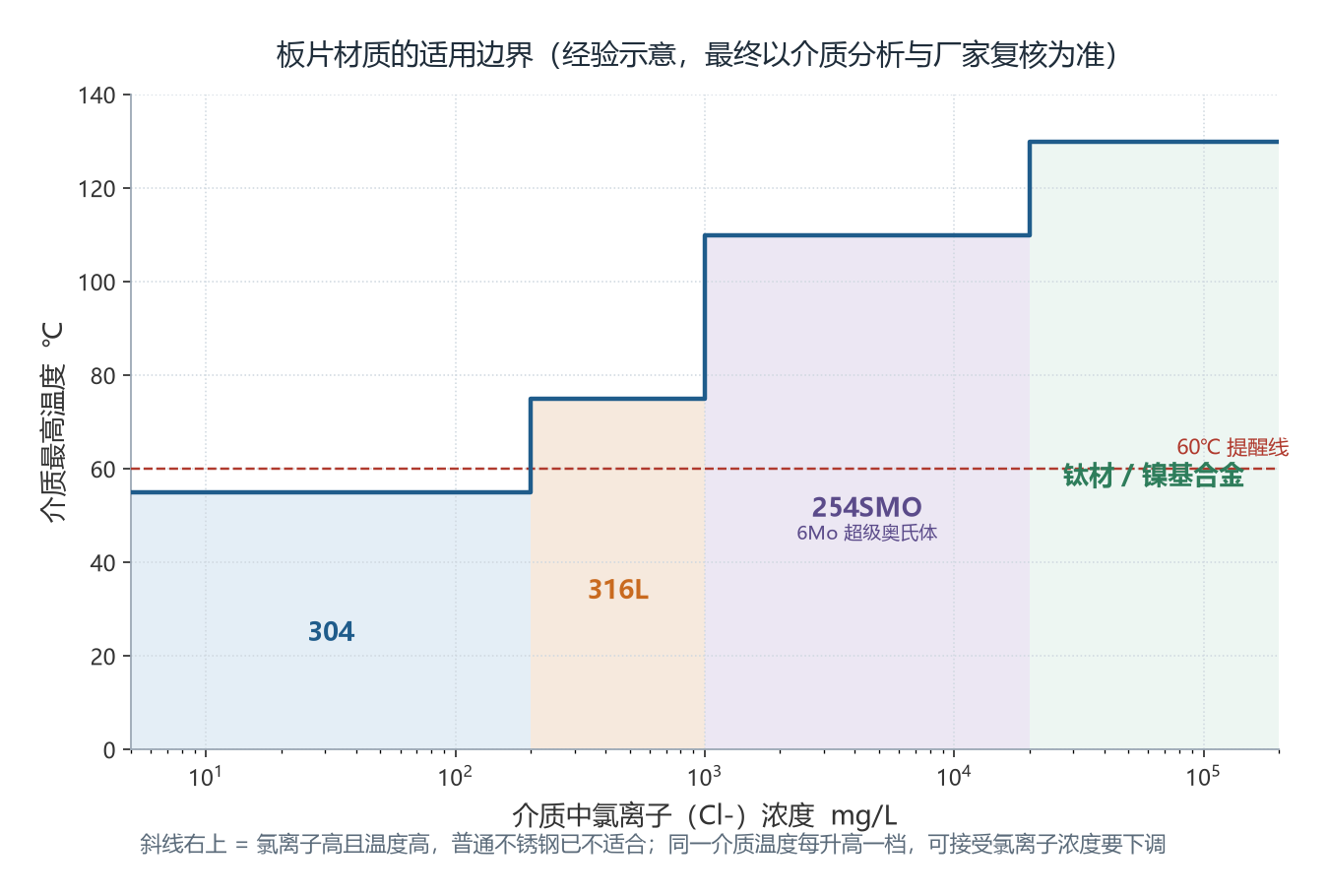

工程上常按氯离子浓度和温度把常用材质的适用范围画成分区图（下图），这个边界是经验示意，各家标准和厂家的试验条件不同，具体数字会有出入，最终一定要以介质分析报告和厂家复核为准。但从图上能看出规律：同一个材质，温度每升高一档，能接受的氯离子浓度就要往下调。

三、为什么「按腐蚀余量算寿命」会漏掉最危险的失效

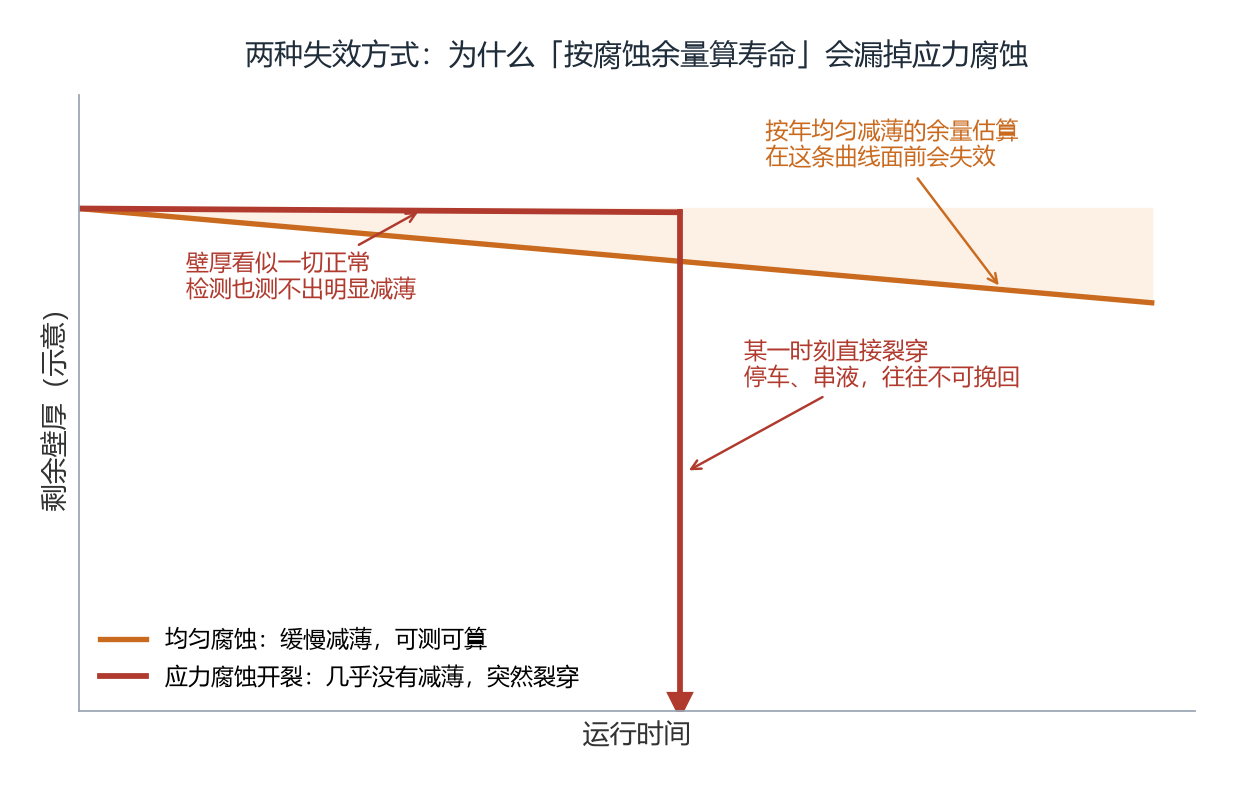

板片的失效方式有两种，危险性完全不同。一种是均匀腐蚀：整个表面缓慢减薄，壁厚随时间可测可算，按腐蚀余量留寿命，通常来得及安排更换。另一种是应力腐蚀开裂（SCC）：板片压制成型后本身带有残余应力，在氯离子和温度的共同作用下，裂纹几乎在没有减薄的情况下扩展，某一时刻直接裂穿，介质串液、被迫停车，往往没有预警。

这就是为什么材质选型不能只看「能撑几年」——应力腐蚀这条曲线面前，按均匀减薄算的余量是失效的。避免它的办法只有一个：让材质和介质、温度匹配，从源头不让应力腐蚀的条件成立。

四、四种常用材质的适用边界

304：淡水、清水、低氯常温工况的主力材质，价格最亲民。但别把它用在含氯工艺水、盐水、海水系统——温度上去以后，它的应力腐蚀风险明显上升。

316L：比 304 多了 2%~3% 的钼，耐氯离子和耐点蚀能力高一档，是一般冷却水、多数工艺介质和食品行业常见的选择。要提醒的是 316L 不是「耐氯钢」，氯高、温高一样会出问题。

254SMO（6Mo 超级奥氏体）：面向高氯工况，比如浓盐水、海水冷却、烟气冷凝液。价格明显更高，加工焊接要求也更高，用对工况才值回差价。

钛材：耐氯离子性能最突出，海水、含氯溶液这类工况的首选。但钛不是万能——氢氟酸、浓硫酸等能破坏钝化膜的介质不能用，高浓度高温卤水的缝隙处还要评估缝隙腐蚀。另外强碱、高温碱液等特殊介质另有对应材质，需单独讨论。

五、三个最常见的选材误区

误区一：只按介质名称选材。同样叫「冷却水」，补充水质不同、浓缩倍数不同，氯离子含量可以差好几倍。拿名字对号入座，是选错材质最主要的来源。正确做法是做介质分析，拿到数据再选。

误区二：忽略局部浓缩。介质在板片表面流动不是均匀的，局部过热蒸发会让那一小块的氯离子浓度达到本体的数倍。本体化验合格不等于板片表面安全，这就是为什么选材要按「最坏工况」而不是「平均工况」。

误区三：板片和垫片分家选。板片上了高合金，垫片却随便配，结果垫片先老化渗漏，整机照样停，多花的板片钱等于白花。板片材质和垫片材质必须作为一个整体来定。

六、把工况讲清楚，是选材省钱的开始

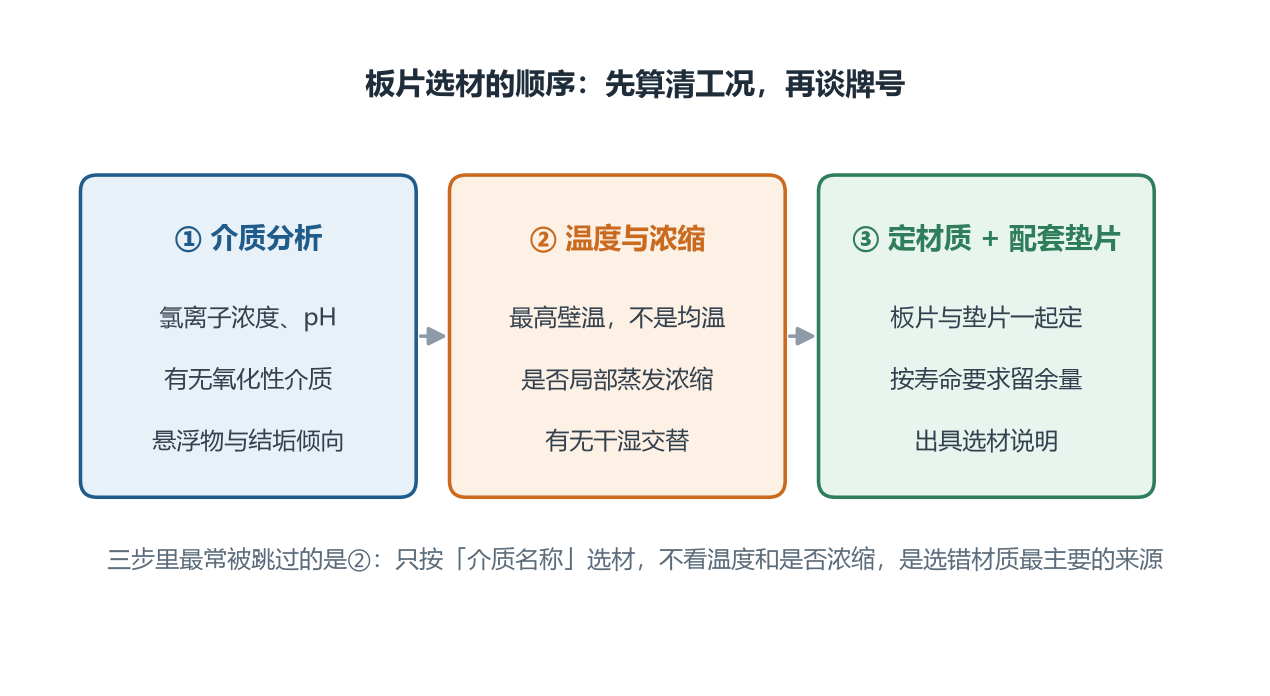

回到开头那三个问题：介质里有什么、最高温度多少、会不会浓缩。这三个答案加一份介质分析报告，就能让选材从「猜」变成「算」。多数情况下，算出来的答案比拍脑袋选的便宜——因为很多工况其实用不到最高档的材质，而真正需要高档材质的工况，一分钱都省不得。

常见问答

Q：304 和 316L 板片到底差在哪？
A：主要差在钼。316L 含 2%~3% 的钼，耐氯离子和耐点蚀能力比 304 高一档，价格也高一截。但它不是「耐氯钢」，温度和浓度上去以后同样有应力腐蚀风险，不能当保险用。

Q：怎么判断板片是不是应力腐蚀开裂？
A：典型特征是「壁厚几乎没有减薄的突然裂穿」，裂纹多从垫片槽、悬挂区等残余应力集中的位置起裂。拆检发现开裂但板片并不薄，就应往介质氯离子含量和温度方向排查。

Q：不知道介质里的氯离子浓度怎么办？
A：取样送检是最省事的路径。实在没有条件时，把最坏工况（最高水温、蒸发浓缩、补水水质波动）报给厂家复核，比按平均工况选材可靠得多。

Q：钛板是不是什么介质都能用？
A：不是。钛耐氯离子突出，但怕氢氟酸、浓硫酸这类破坏钝化膜的介质，高浓度高温卤水的缝隙处也要评估缝隙腐蚀。选材永远看整套介质成分，不是单一指标。

瑞普特怎么配合

青岛瑞普特的板片自行压制，波纹型式按工况选配；板片与垫片按介质整体配套选型，避免「板片高级、垫片先坏」的错配；整机出厂按 NB/T 47004.1 系列标准执行压力试验，选型阶段可依据实际介质与温度复核计算书，特殊材质按工况确认供应与周期，板片、垫片等备件长期供应。

如果你手上有一套拿不准的介质，把成分、温度和运行方式发过来，我们先帮你算一遍工况，再谈材质。
