很多做工程的同行手里都有板式换热器的工程手册，难的从来不是拿到，是读出重点。这篇把手册里最常翻、也最容易读岔的 6 个要点，用大白话讲一遍：结构、温差、污垢、流速、压降、余量。读完再翻手册你会发现，每一页其实都在说同一件事——怎么让冷热两种介质，用最小的代价换到最多的热。

一、先记住一句话：干活的只有板片和密封垫

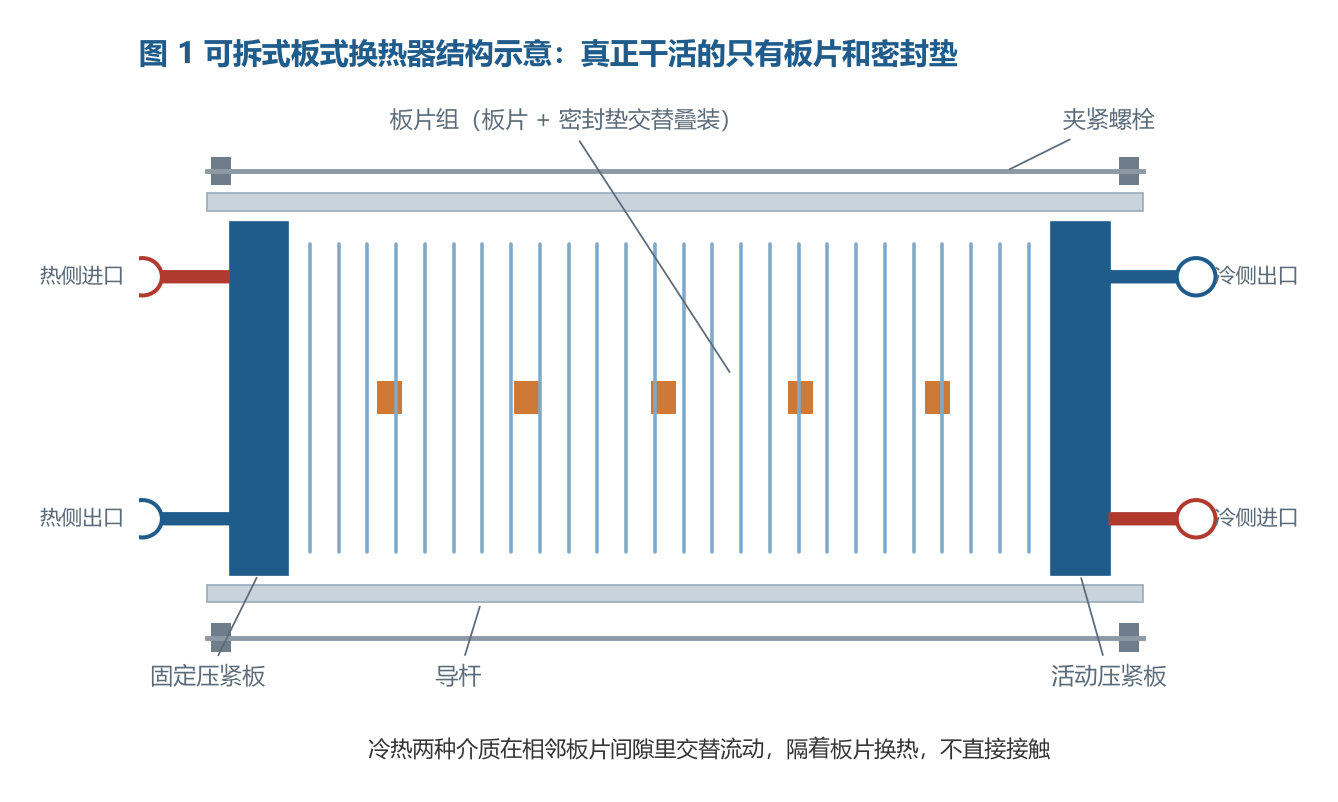

手册第一页通常是一张爆炸图，看着零件不少，其实分工很清楚：板片负责换热，密封垫负责「隔开」和「引导」，压紧板、导杆、夹紧螺栓只负责把这两样牢牢压在一起。

所以判断一台板式换热器的好坏，九成看两样东西：板片型式和垫片材质。介质温度和腐蚀性决定了垫片能用什么材料，这一步选错，其他参数算得再漂亮也白搭。

二、对数平均温差：温差的「平均」不是除二

手册里到处是 LMTD（对数平均温差）。大白话版：冷热介质一路走一路换，温差一直在变，进口端和出口端温差不一样大，求平均不能简单相加除二，得按对数来。

举个例子（示意数据）：逆流工况下，热侧从 90℃ 降到 50℃，冷侧从 30℃ 升到 60℃。两端温差分别是 30℃ 和 20℃，对数平均温差约 24.7℃——比算术平均的 25℃ 略小。温差越悬殊，这两个算法差得越远。

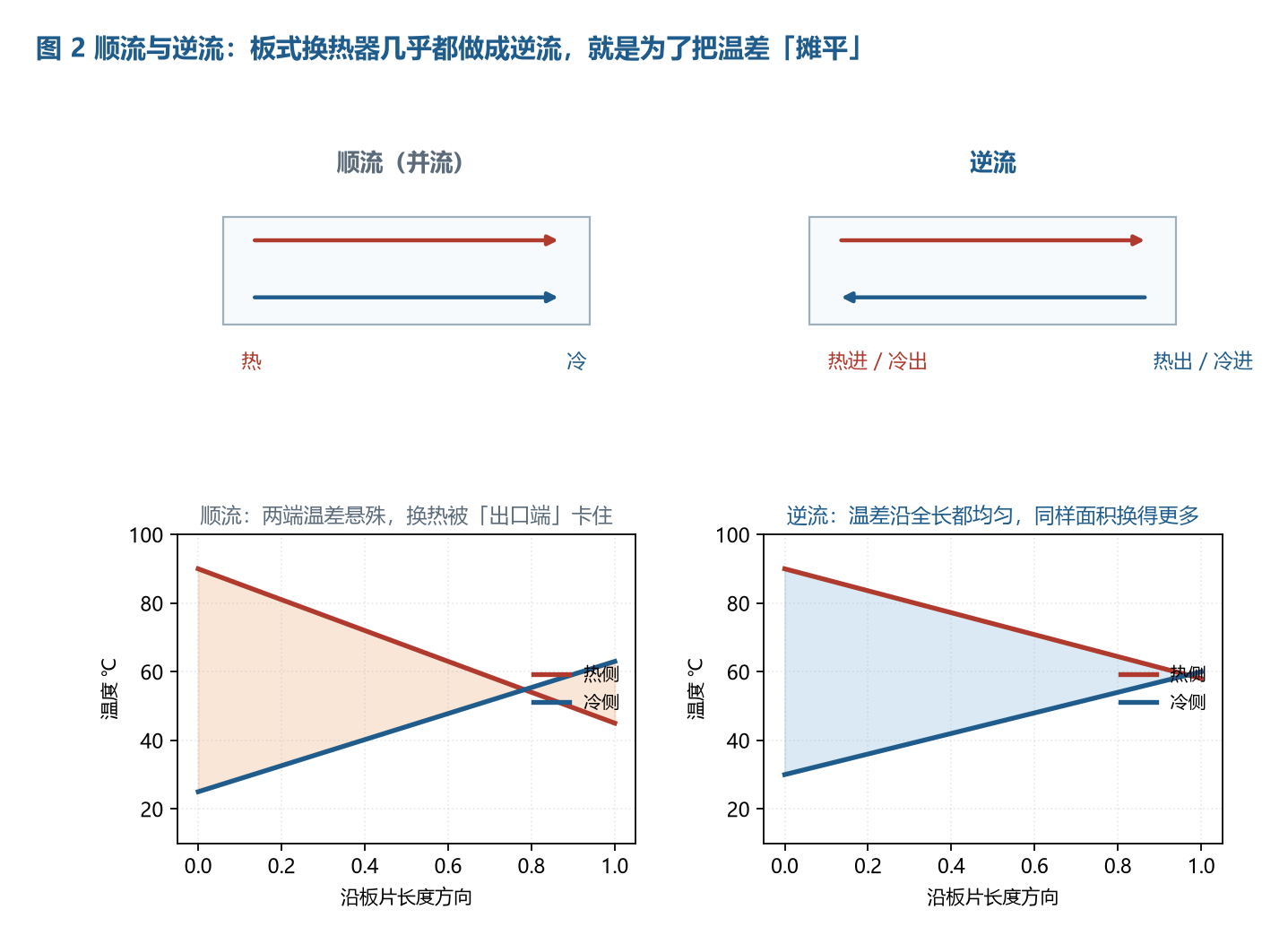

至于为什么手册反复强调逆流：逆流时温差沿全长更均匀，同样的板片面积能换到更多的热。板式换热器几乎都设计成逆流或接近逆流，原因就在这。

三、污垢热阻：给「以后会脏」预留的折旧

污垢热阻，说白了就是承认换热面会慢慢变脏，提前打的折扣。水侧按水质取值，水质硬、易结垢的就取大一点。要注意的是：这个折扣不是让你在选型时再额外叠一层——有的设计在污垢之上又加一大笔面积，结果新机组投运时流速反而偏低，更容易积垢，反而恶性循环。按手册给值来，靠日常维护保持，比一味加大面积靠谱。

四、流速：0.3–0.8 m/s 的常识区间，两头都有坑

多数可拆板式换热器的单通道流速建议在 0.3–0.8 m/s 之间（具体区间以厂家手册为准）。太快：压降飙升，板片和垫片的冲刷也加剧；太慢：传热系数上不去，还容易积垢。

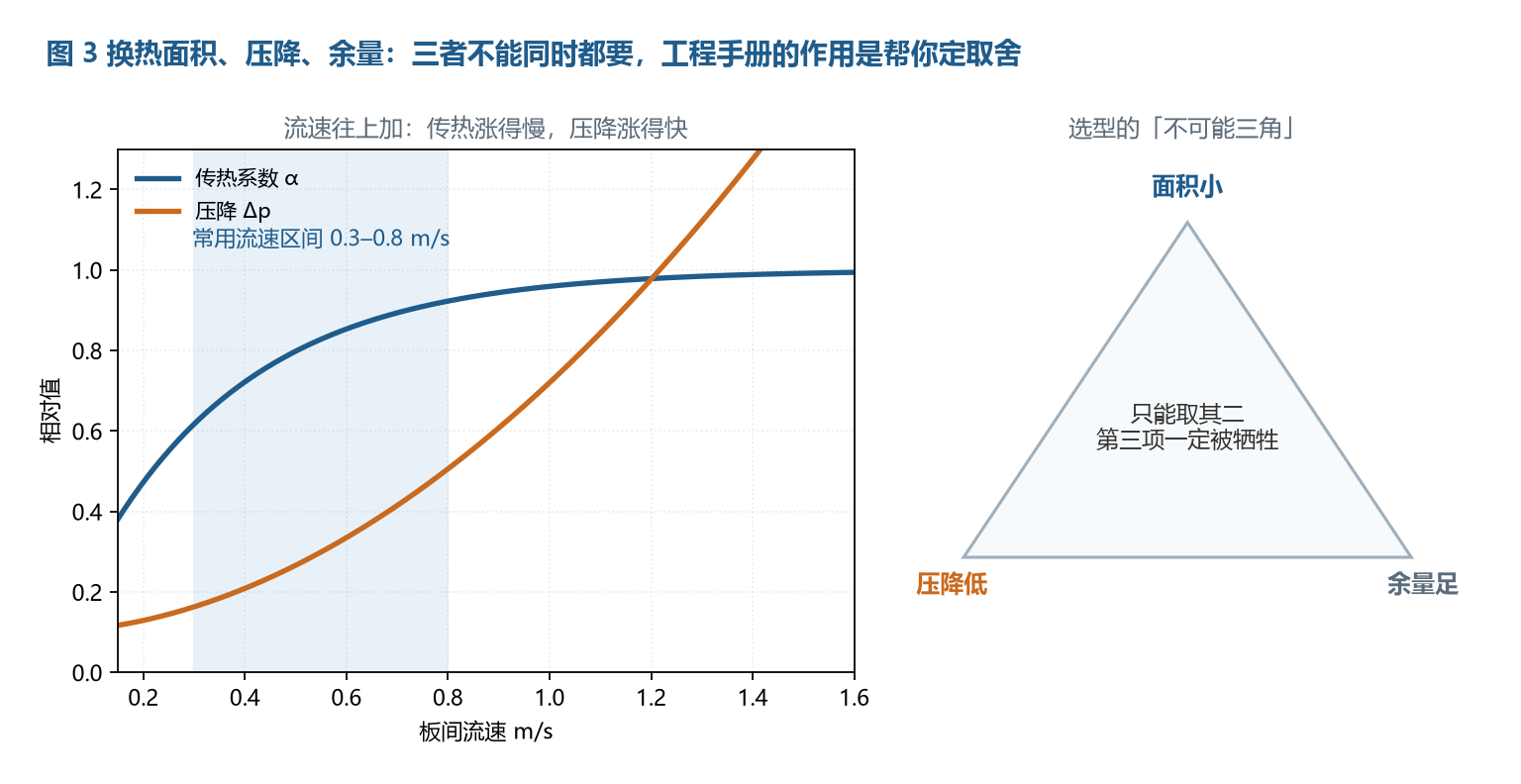

流速往上加，传热涨得慢，压降涨得快——图 3 左边这两条曲线就是这层关系。所以「流量不够就拼命提速」和「怕压降就把流速压到底」，是手册使用里最常见的两个误区。

五、压降：不是越小越好，是「可预算」

压降就是泵要替你付的电费。没人喜欢压降，但压降太低往往意味着流速太低、换热不足。正确的姿势是把压降当成可预算的资源：系统允许多少压降，选型时按预算花，花在刀刃上。手册里每种板型的压降曲线，就是帮你算这笔账用的。

六、余量：10% 是常态，别把余量当性能

行业里常见的做法是留 5%–10% 的换热面积余量。余量是保险，不是性能——余量做得特别大，往往说明对工况没把握，而不是这台机器更强。手册真正教你的，是把余量控制在合理范围里。

常见问答

Q：手册上找不到我介质的污垢热阻怎么办？
A：按介质类型先取相近流体的推荐值，并注明来源；重要工况直接把介质参数交给厂家核算，不要自己拍脑袋。

Q：同样标 100 平方米，为什么不同厂家的板片数差很多？
A：单板面积、波纹型式、板间通道都不同，面积相同不代表换热相同。比较两家方案，要看同样工况下各自的传热系数和压降，而不是只数面积。

Q：工程手册能直接当选型结果用吗？
A：手册给的是方法和边界（流速区间、压降曲线、材质表），最终选型必须按实际工况核算。手册加工况参数，才等于选型结论。
